1. 概述

ASL100系列KNX/IP網關模塊(以下簡稱模塊)，作為Acrel-bus智能照明控制的系統元件，和驅動器、智能面板、干接點等KNX系統的其他模塊組成一套完整的控制系統，在大型公建、樓宇照明的智能控制中，起到過濾報文、降低總線負載，擴展系統容量的作用，確保系統控制的穩定有效性。

該模塊采用先進的單片機技術，具有高穩定性、高可靠性，產品符合國標GB-T20965-2013《控制網絡(luò )HBES技術規范_住宅和樓宇控制系統》的規定，是一款集KNXnet/IP網關和KNX路由器功能于一體的標準KNX/IP網關，其作為ETS、ASL1000智能照明自研軟件等KNX通訊軟件的接口，為KNX總線設備提供下載應用程序，讀取總線報文，管理設備信息等功能。

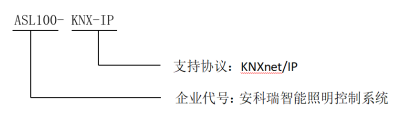

2.產品型號

3. 技術參數

供電特性

KNX總線供電

DC21…30V

供電電流

<12mA

功耗

<360mW

外部連接

KNX-TP1

符合KNX標準的雙絞線（EIB BUS 2*2*0.8四芯屏蔽線）

負載端接線端子

使用標準的KNX總線端子

溫度范圍

工作溫度

-5℃…+45℃

存儲溫度

-25℃…+55℃

運輸溫度

-30℃…+70℃

環境要求

最大空氣濕度

95%

外殼防護等級

IP20

安裝

標準35mm軌道安裝

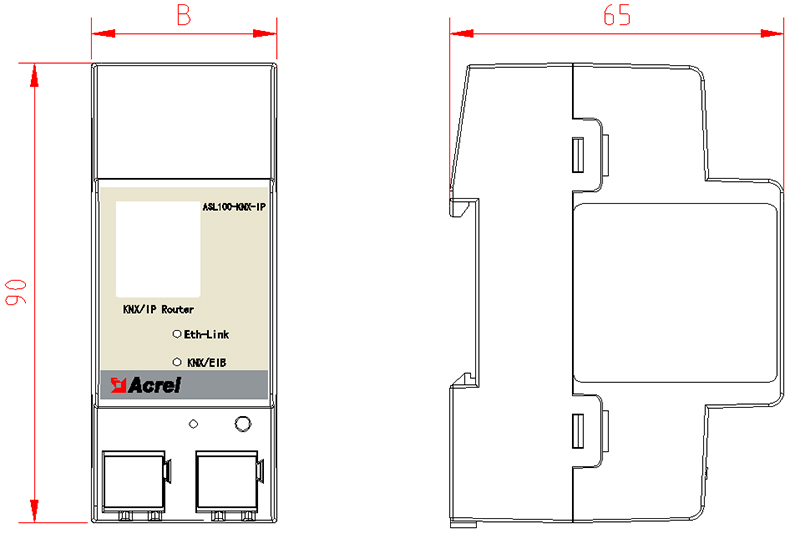

4. 外形結構

產品型號

回路數

模塊寬度 (B)

模數

ASL100-KNX-IP

2

36mm

2模

安裝提示: 該模塊適用于35mm導軌式安裝，安裝時只需將模塊卡進軌道即可。

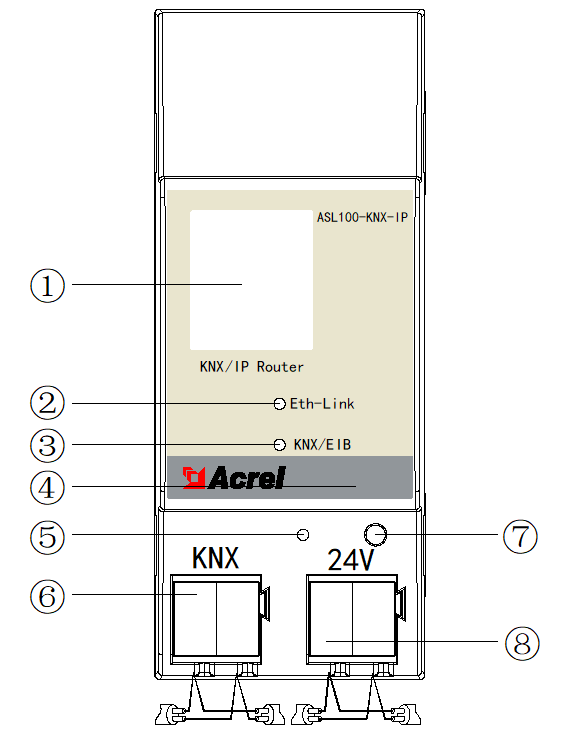

5.電氣接線圖

上圖為KNX/IP網關的接線示意圖，現對接線圖進行說明：

①I(mǎi)P接口

此接口連接IP線纜，采用標準RJ45插座

②IP側通訊指示燈

此指示燈常亮表示IP側連接正常；閃爍表示IP側有通訊

③KNX側通訊指示燈

此指示燈閃爍表示KNX側有通訊

④標簽夾

用于放置模塊標簽（模塊編號、IP地址）等等

⑤編程指示燈

在等待編程時，指示燈呈紅色；進入編程過程中及編程完成后，指示燈滅

⑥KNX總線端子

此端子是KNX標準總線端子，其中紅色是正極，黑色是負極，連接KNX總線

⑦編程操作孔

按下編程按鍵，模塊進入待編程狀態，再次按下按鍵，編程狀態結束

⑧24V電源端子

此端子是KNX標準總線端子，其中黃色是正極，白色是負極，連接輔助電源

6. 應用指南

ASL100-KNX-IP作為標準KNX/IP網關，連接ETS、ASL1000智能照明自研軟件等KNX通訊軟件，可為KNX總線設備提供配置、管理、下載等功能。該網關主要功能包括以下幾點：

網關名稱設置

IP地址設置連接

組播地址設置連接

報文過濾路由

KNX系統組網擴容

KNX通訊軟件連接

總線設備的配置管理下載

6.1 產品特點

ASL100-KNX-IP系列KNX/IP網關作為系統元件，在KNX系統組網時作為支線耦合器、區域耦合器、多區域耦合器使用，通過ETS軟件進行參數設置起到過濾報文、降低總線負載，擴展系統容量的作用。

ASL100-KNX-IP系列KNX/IP網關作為KNX通訊軟件的接口設備，通過ETS軟件設置的IP地址和組播地址后，可以通過IP隧道或者組播地址與符合KNX標準的任意通訊軟件進行連接，對標準的KNX總線設備實現配置、管理、下載等功能。

說明：

作為支線耦合器時，物理地址為X.Y.0（X = 0~15，Y = 0~7），當前支線之上將不再有任何區域耦合器。

作為區域耦合器時，物理地址為X.0.0（X = 0~15），當前區域之下可以部署標準的KNX支線耦合器。

作為多區域耦合器時，物理地址為X.0.0（X = 0~15），后臺系統通過網關的IP地址來區別多個KNX系統。

6.2使用指南

1.將KNX/IP網關接入KNX工程網絡(luò )，再將系統網絡(luò )通過USB或網關與裝有ETS的計算機連接，檢查計算機和KNX系統之間的通信是否正常。

2.將KNX/IP網關數據庫導入到ETS數據庫中，建立相應的工程，根據其在KNX系統組網時的不同功能，在拓撲結構中設置網關的物理地址（物理地址不能重復），然后在參數配置頁面，配置好參數。

3.點擊ETS中的下載選項，按下KNX/IP網關的編程按鈕，將參數配置信息下載到模塊中，完成應用編程。

7. 訂貨范例

例：

型    號：ASL100-KNX-IP

名    稱：KNX/IP網關

應用場合：智能照明控制系統

模塊寬度：2模

操作及顯示：編程按鍵及通訊指示燈
