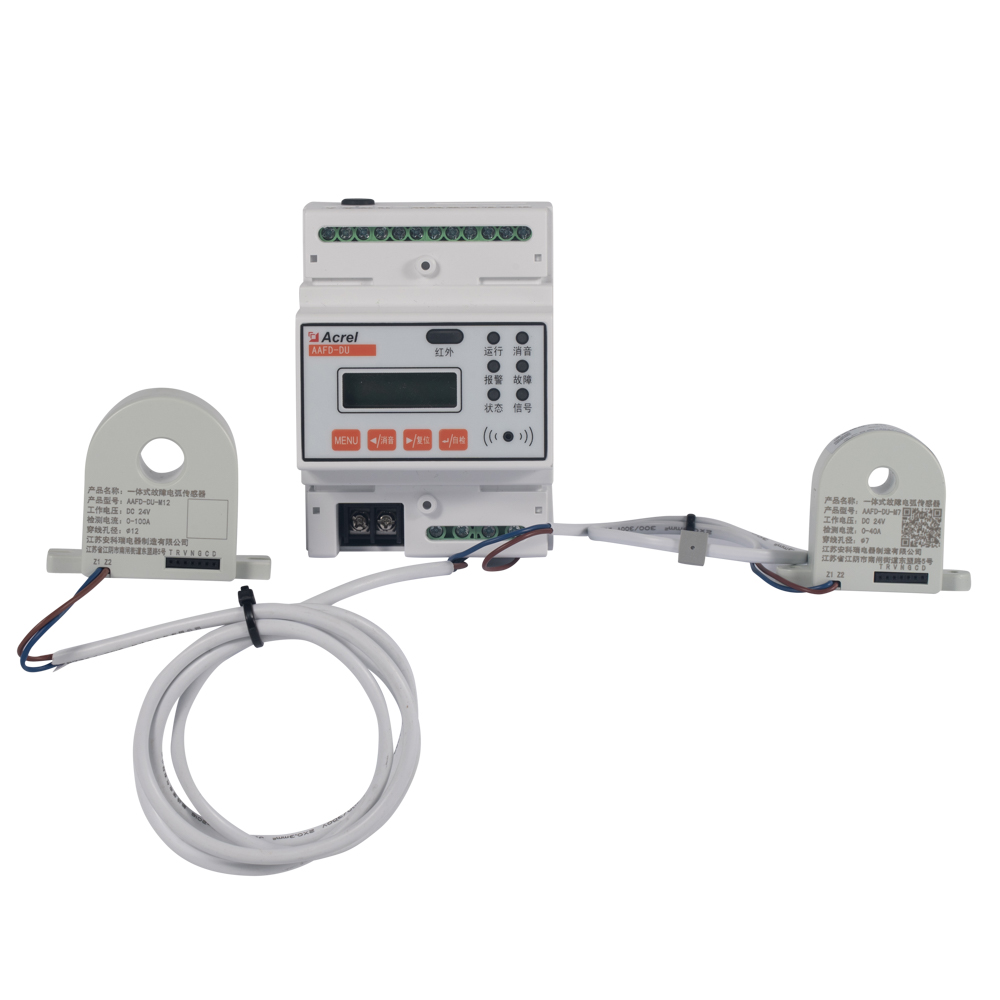

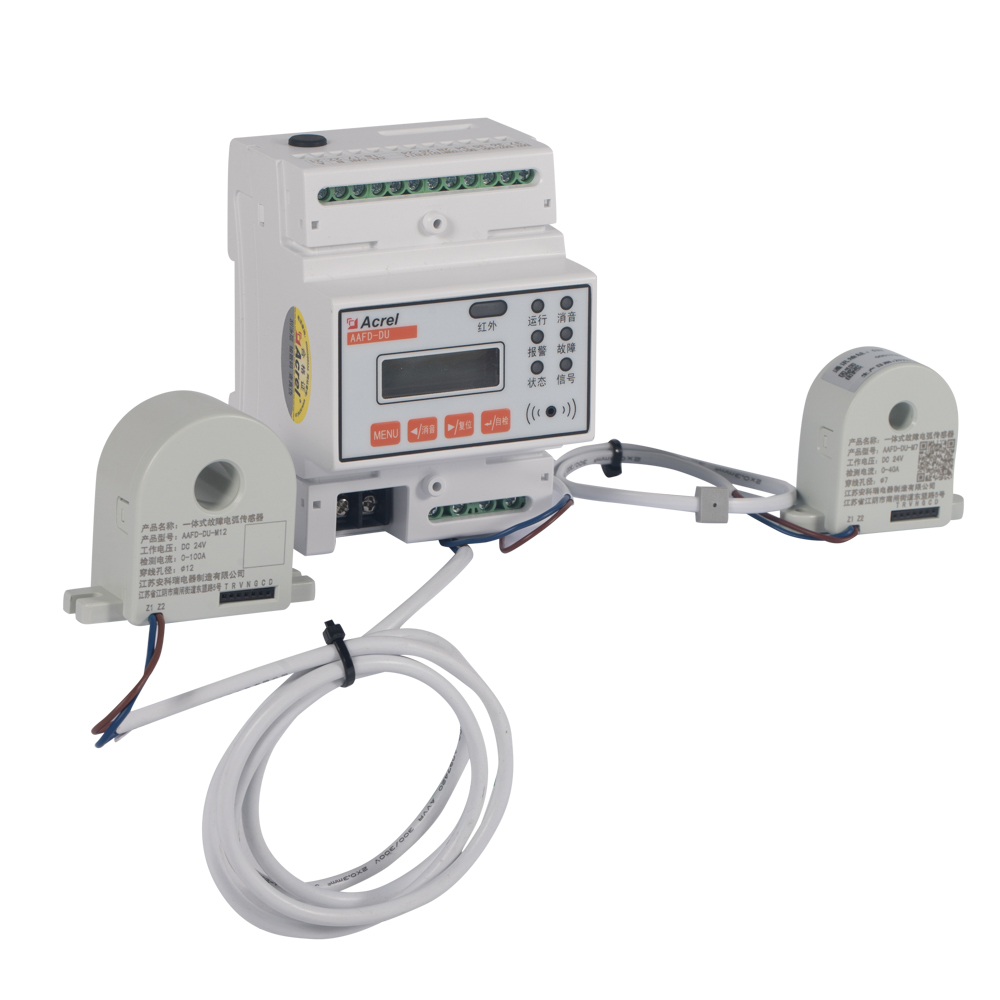

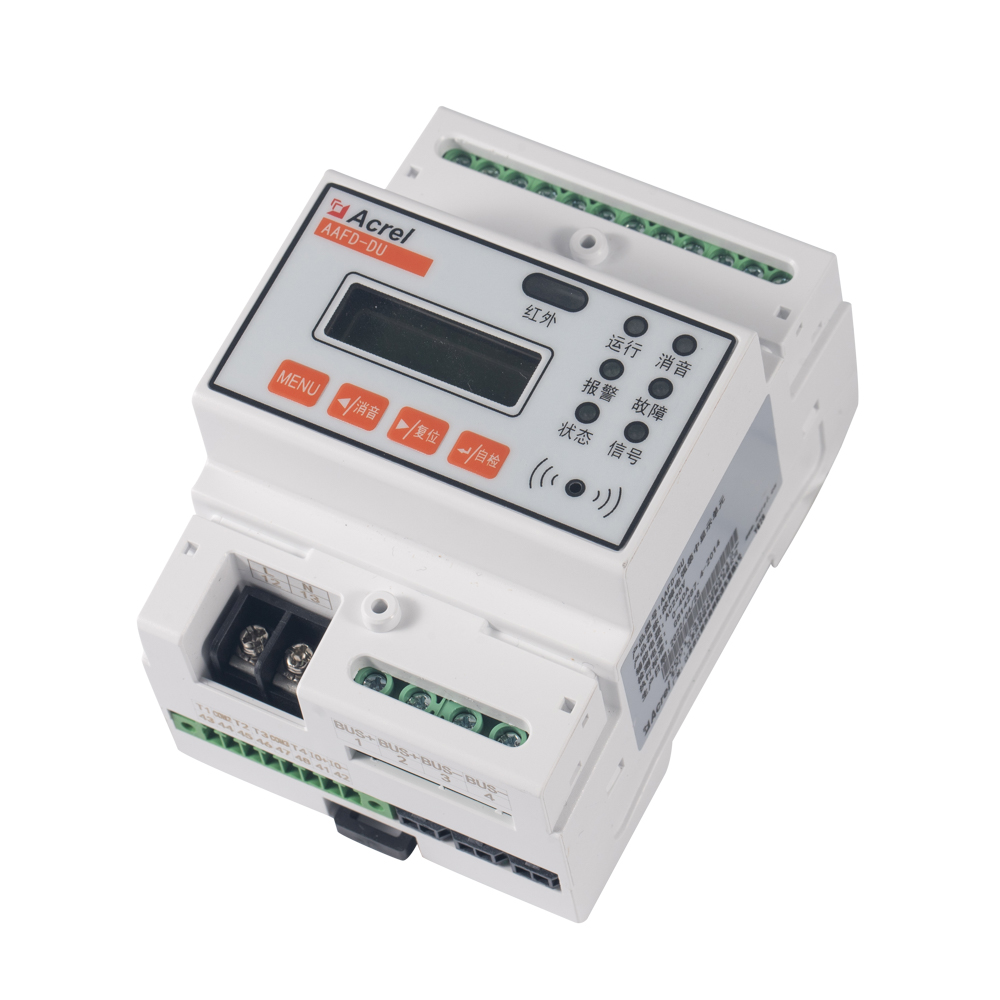

AAFD-DU多回路故障電弧探測器
AAFD-DU多回路配電故障電弧探測器,可接32個傳感器
隨著社會(huì )經濟的飛速發展,社會(huì )電氣化程度不斷提高,用電負荷過大、線路短路等原因導致電氣火災發生越來越頻繁,使得火災數量呈上升趨勢。
據公安部消防局5年的統計分析,電氣火災發生的場所中,住宅發生火災事故的數量位居前列(占比51%),線路短路及線路老化是誘發事故的主要原因。
2021年全國火災數據“電氣仍是引發火災的首要原因":從引發火災的直接原因看,因電氣引發的占28.4%,而較大以上火災則有三分之一系電氣原因引起,且以電氣線路故障居多,占電氣火災總數的近八成。其中,違規動火施工、焊接焊割等生產作業火災僅占總數的2.7%,但造成的亡人卻占總數的6.3%,引發的較大火災占總數的10.7%。
1.1. 故障電弧的危害
故障電弧是指由于電氣線路或設備中絕緣老化破損、電氣連接松動、空氣潮濕、電壓電流急劇升高等原因引起空氣擊穿所導致的氣體游離放電現象。故障電弧發生時,其中心溫度可高達3000 ℃左右,并伴隨有金屬?lài)姙R物,足以引燃任何可燃物,引發電氣火災,對人民群眾的生命財產安全造成危害。
1.2. 故障電弧產生的原因
原因一:電氣線路老化,導致相間并聯故障電弧
、佟‰姎饩路年代久遠尚未更換;
、凇∷嚼瓉y接、線路長時間過負荷運行加速線路老化;
、邸∽贤饩、煙霧環境等造成線路老化。
原因二:線路絕緣破損,導致相間并聯故障電弧及對地故障電弧,見下圖
、佟‰姎饩路施工時未按規范使用套管等保護措施;
、凇∫靶U施工等施工不當導致線路絕緣皮破損;
、邸『笃谘b飾過程中因釘子等毀壞墻內電線絕緣皮;
、堋∥窗匆幏段恢梅笤O電線,導致電線被門窗、桌椅板凳等破壞絕緣皮;
、荨∈笠x(chóng)蛀等導致線路絕緣破壞。
原因三:線路虛斷、接觸不良引發串聯故障電弧。
、佟∈褂眯U力穿管扯線導致線束內部虛斷;
、凇‰姎饨宇^、接線端子等連接不牢;
、邸〔遄匣椥耘c插頭接觸不良。
功能:
故障電弧探測器(以下簡稱探測器)對接入線路中的故障電。òü收喜⒙(lián)電弧、故障串聯電。┻M(jìn)行有效的檢測,當檢測到線路中存在引起火災的故障電弧時,可以進行現場的聲光報警,并將報警信息傳輸給上端監控設備,以實現預警火災發生的目的。
應用范圍:
故障電弧探測器適用于工業與民用建筑中10KW及其以下的電氣線路,其保護線路長度不宜大于100米。產品遵循標GB 14287.4-2014,可適用于養老院、學校、商業建筑、賓館、工廠、庫房、圖書館、辦公室、家庭住宅、以及娛樂(lè )場所等。
訂貨范例:
具體型號:AAFD-40
技術要求:故障電弧報警,AC 40A以下的負載
通訊協議:RS485通訊,Modbus-RTU協議
輔助電源:AC220V
